| مكان المنشأ: | خبى الصين |
|---|---|
| اسم العلامة التجارية: | Pangolin |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حسب احتياجات العميل |
| وقت التسليم: | 5-15 يوم عمل |
| شروط الدفع: | تي / ت |
| الاهلية: | 50-240 ㎥ / ساعة (200-1000 جالون في الدقيقة) | مرحلة الانفصال: | 2 مرحلة / 3 مراحل |
|---|---|---|---|
| حسب الطلب: | نعم | حجم الخزان: | 5-30 ㎥ |
| إجمالي الطاقة: | 25-184 كيلو واط | مساحة الشاشة: | 2.2-8.4 ㎡ |
| الوزن الكلي: | 5.5-20 طن | أبعاد النقل البري (مم): | حسب الطلب |
| تسليط الضوء: | نظام إعادة تدوير الطين HDD,نظام إعادة تدوير الطين HDD بدون خنادق,مضخة طين الحفر 1000GPM |
||

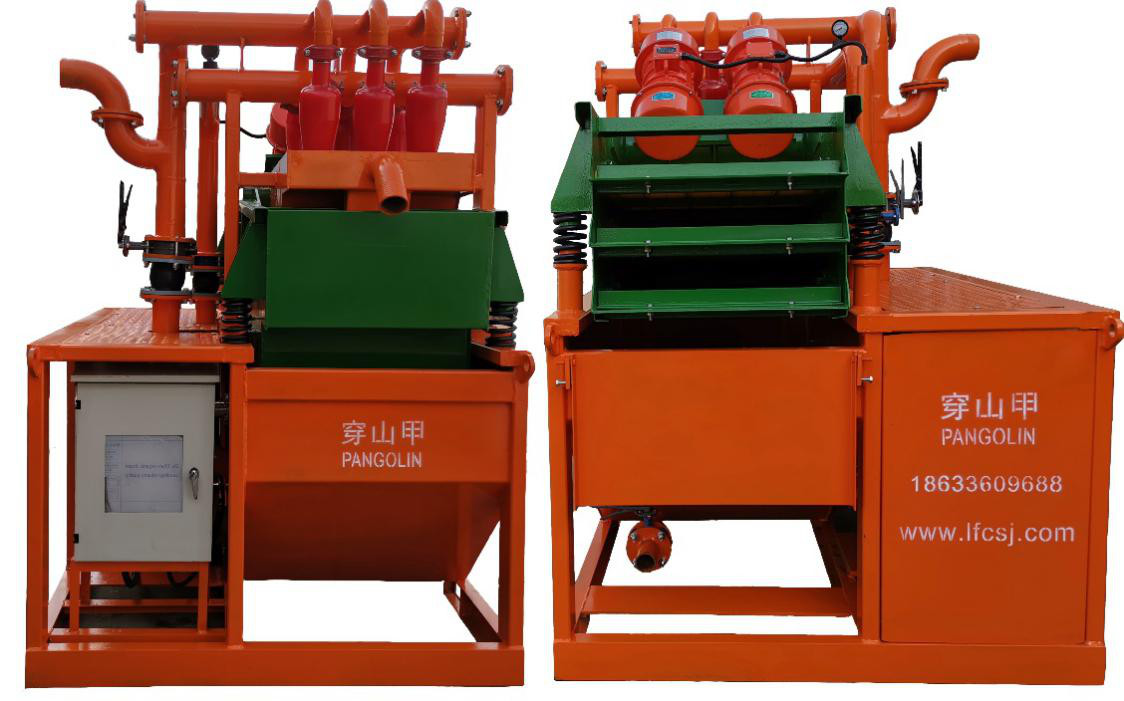

وحدة إعادة تدوير طين الحفر HDD 1000 GPM
وحدة إعادة تدوير طين الحفر HDD ، نظام معالجة الطين
مقدمة
تم تصميم نظام إعادة تدوير الطين HDD لجهاز الحفر الأفقي الاتجاهي (HDD).
اعتمادًا على متطلبات طين الحفر ، يمكن أن يشتمل نظام إعادة تدوير طين HDD على شاكر الصخر الزيتي ، وإعصار ديساندر ، وإعصار مزيل التصفية ، وجهاز طرد مركزي للدورق ، وخزان الطين ، ومحرض الطين ، ومسدس الطين ، ومضخة النقل ، وما إلى ذلك. سيعتمد حجم شبكة شاشة شاكر على أداء شاكر لتدفق الطين وفصل طين الحفر في متطلبات الطين المختلفة.
معلمات المنتج
| حسب الطلب | نعم |
| الاهلية | 50-240 ㎥ / ساعة (200-1000 جالون في الدقيقة) |
| مساحة الشاشة | 2.2-8.4 ㎡ |
| مرحلة الانفصال | 2 مرحلة / 3 مراحل |
| حجم الخزان | 5-30 ㎥ |
| إجمالي الطاقة | 25-184 كيلو واط |
| الوزن الكلي | 5.5-20 طن |
| أبعاد النقل البري (مم) | حسب الطلب |
| مادة الشاشة | البولي يوريثين |
| الإعصار (مم) | 250-900 |
| مادة المكره | Cr26 |
| تطبيق | حفر |
| تخصيص | يمكن تخصيصها وفقًا للمتطلبات |
| نموذج | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
| السعة (م 3 / ساعة) | 30 | 60 | 120 | 200 | |
| مضخة الطين | نموذج | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
| الطاقة (Kw) | 7.5 | 11 | 22 | 37 | |
| الضغط (MPa) | 1.0 ~ 2.0 | ||||
| الصخر الزيتي شاكر | الطاقة (Kw) | 1.5 | 2 | 3 | 3 |
| قوة الاهتزاز (KN) | 30 | 40 | 60 | 60 | |
|
شاشة الحجم (مم) |
فوق | 1400 × 600 | 1700 × 700 | 1900 × 1000 | 2100 × 1200 |
| تحت | 1400 × 600 | 1700 × 700 | 1900 × 1000 | 2100 × 1200 | |
| نموذج مخروط | FN-100 | FN-150 | |||
| رقم المخروط | 3 | 6 | 12 | 8 | |
| حجم الفصل (ميكرومتر) | 10-30 | ||||
| إجمالي الطاقة (KW) | 9 | 13 | 25 | 40 | |
| حجم النظام الأقصى (مم) | 1650 × 1450 × 2150 | 2000 × 1600 × 2250 | 2170 × 2000 × 2400 | 2400 * 2300 * 2400 | |
| وزن النظام (كجم) | 1200 | 1900 | 2500 | 3500 | |
إجراءات عمل نظام إعادة تدوير الطين HDD
1. يوجد حفرة حفر على كل جانب من جوانب ثقب الحفر ، وسوف يتم وضع مجموعة من مضخة الطين العمودية على قمة حفرة الطين لتغذية رجّ الصخر الزيتي.ستفصل شاشة شاكر الصخر الزيتي قطع الحفر والتفريغ ، وسيسقط جزء السوائل في مصيدة الرمل من خلال فتحة الغربال.
2. 1 أو 2 أو 3 مجموعات من الإعصار الحلزوني يجلس بعد شاكر الصخر الزيتي ، مجموعة واحدة من مضخة الطرد المركزي سوف تغذي cyclong لفصل المرحلة الثانية ، سيتم تفريغ المواد الصلبة الخارجة إلى شاشة شاكر أو صندوق التقطيع مباشرة والسوائل فوق التدفق من آلة التفكيك سوف تتدفق إلى مقصورة التخلص.
3. كمية من الأعاصير الحلزونية لفصل الترشيح ستجلس بعد إزالة المواد الصلبة الدقيقة ، والمواد الصلبة الخارجة من جهاز إزالة التصفية سوف يتم تصريفها إلى غربال الهزاز أو صندوق القطع ، والسوائل الموجودة في جهاز إزالة التصفية سوف تسقط في حجرة مزيل التصفية.
4. توجد مضخة خلط على انزلاق الخزان لنقل طين الحفر وتغذية الطين في قادوس الطين من أجل إعادة خلط الطين الجديد بمواد كيميائية جديدة.يمكن وضع قادوس الخلط أعلى الخزان أو انزلاق الخزان حسب طلب العميل.
مزايا
1. مع التصميم المعياري وصغر الحجم ، يمكن تكوينه وتركيبه بمرونة وفقًا لمتطلبات العميل.
2. تم تصميم الألواح الجانبية لخزانات الطين بنوع مموج ومدعوم للحمل ، وهو أكثر أمانًا ويمكن أن يتحمل المزيد من الأحمال.
3. إنها سهلة التركيب والتفكيك ، ومناسبة للتنقل المتكرر مع طاقم الحفر.
4. يعتمد النظام على تحكم كهربائي مركزي ، سهل التشغيل.
5. تم تصميم جميع المعدات لتحمل التآكل والتآكل ، وعمر خدمة طويل.
6. تتكيف مع ظروف عمليات الحفر القاسية ، مع وظائف مقاومة البرد ، مقاومة الحرارة ، مقاومة الانفجار ، مقاومة التسرب ، مقاومة التآكل ومقاومة المطر.
عرض الموافقة المسبقة عن علم
شركة Pangolin (الصين) لآلات البناء المحدودة هي شركة مصنعة للحفر مع معدات اختبار كاملة وقوة تقنية قوية.منتجاتنا لديها مجموعة واسعة وجودة عالية وسعر معقول والتسليم في الوقت المناسب ، والتي تستخدم على نطاق واسع في حقول النفط والحفر والحقول غير التنقيب وغيرها من الصناعات.منتجاتنا معترف بها على نطاق واسع وموثوق بها من قبل المستخدمين ، ويمكن أن تلبي الاحتياجات الاقتصادية والاجتماعية المتغيرة باستمرار.إلى
نرحب بالعملاء القدامى والجدد من جميع مناحي الحياة للاتصال بنا لمعرفة العلاقات التجارية المستقبلية والنجاح المتبادل!
التعليمات:
1. كيف تطلب المنتجات؟
ج: يرجى إرسال الاستفسار مع وصف العنصر بالتفصيل أو مع رقم الطراز.
2. ماذا عن التعبئة المشتركة؟
ج: إذا لم يكن هناك طلب خاص للتعبئة ، فسنعتبرها تعبئة عادية.أولاً في كرتون صغير ، ثم ضع الكرتون الأكبر معًا للتأكد من اكتمال البضائع.
3. هل يمكنني توقع جودة المنتجات؟
ج: نعم.تكنولوجيا إنتاج ناضجة تضمن الجودة ترضي الطلب الدولي.
4. كيفية التحقق من المنتج هو بالضبط المنتج الذي تريده؟
ج: إذا أمكن ، يرجى إرفاق صورة مرجعية واحدة لتجنب أي سوء فهم أو أي روابط من موقعنا على الإنترنت من أجل فهم أفضل.
5. كيفية التحكم في الجودة؟
ج: لدينا فريق مراقبة الجودة الخاص بنا ، سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
6. وقت التسليم السريع:
ج: عادة ما يستغرق الإنتاج 25 يومًا. فقط 3 أو 5 أيام إذا كان لدينا مخزون من حجم طلبك.
7. سعر تنافسي:
ج: يمكن لمصنعنا تزويدك بأقل سعر بسبب البيع المباشر للعملاء بدون موزع!
