| مكان المنشأ: | خبى الصين |
|---|---|
| اسم العلامة التجارية: | Pangolin |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حسب احتياجات العميل |
| وقت التسليم: | 5-15 يوم عمل |
| شروط الدفع: | تي / ت |
| الاهلية: | 50-240 ㎥ / ساعة (200-1000 جم) | مرحلة الانفصال: | 2 مرحلة / 3 مراحل |
|---|---|---|---|
| حسب الطلب: | نعم | حجم الخزان: | 5-30 ㎥ |
| إجمالي الطاقة: | 25-184 كيلو واط | مساحة الشاشة: | 2.2-8.4 ㎡ |
| الوزن الكلي: | 5.5-20 طن | أبعاد النقل البري (مم): | حسب الطلب |
| تسليط الضوء: | 20t 1000GPM نظام إعادة تدوير الطين HDD الخنادق,20t آلة تهتز الشاشة,1000GPM HDD نظام إعادة تدوير الطين |
||

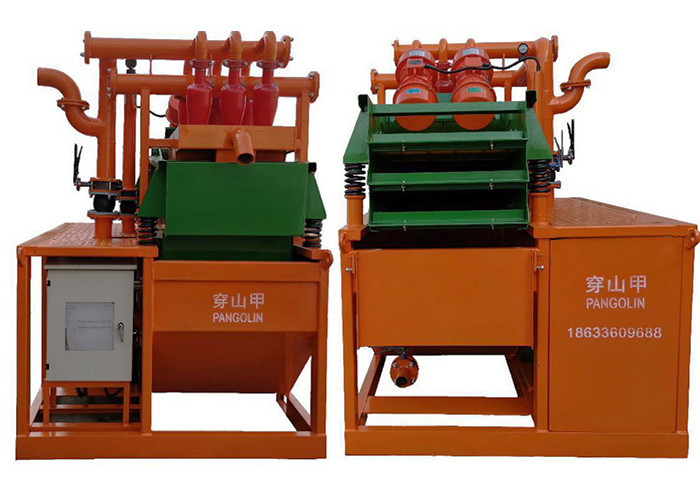

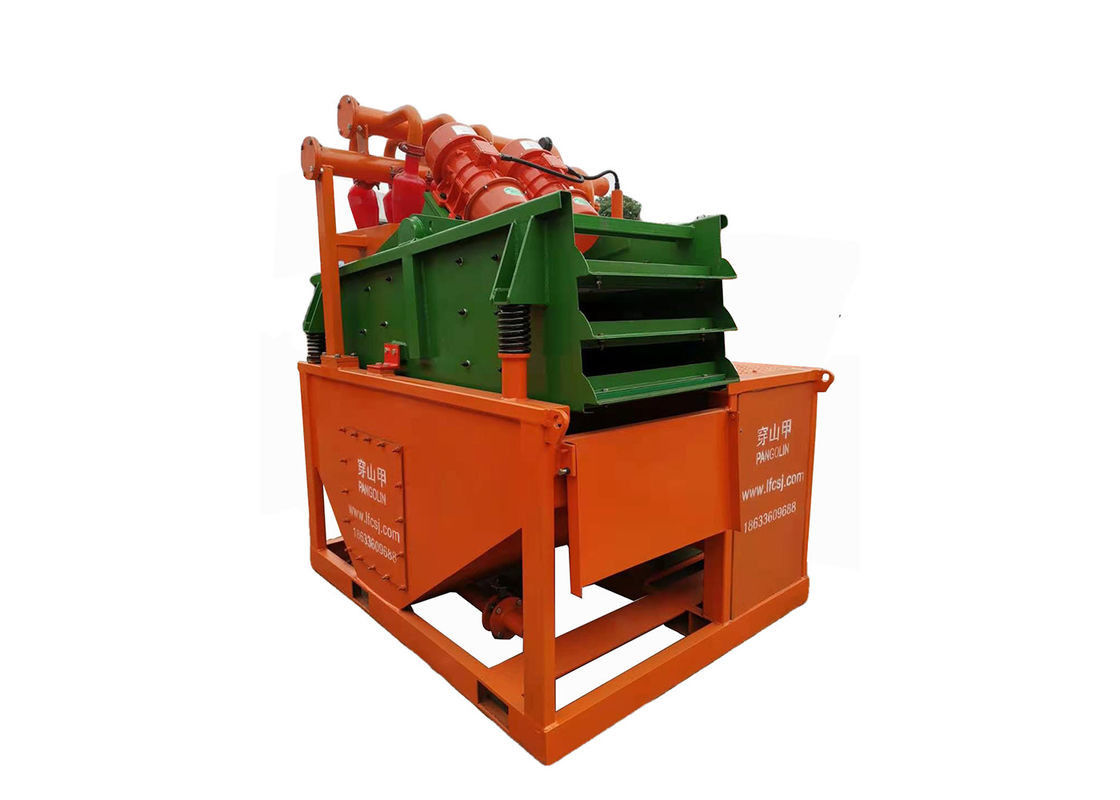

وحدة إعادة تدوير طين الحفر غير الخانق HDD 1000 GPM
وحدة إعادة تدوير طين الحفر HDD ، نظام معالجة الطين
مقدمة
تم تصميم نظام إعادة تدوير الطين HDD لجهاز الحفر الأفقي الاتجاهي (HDD).
وفقًا لمتطلبات طين الحفر ، يمكن أن يشتمل نظام استعادة طين HDD على شاكر الصخر الزيتي ، وإعصار إزالة المياه ، وجهاز طرد مركزي لفصل المياه ، وخزان الطين ، وخلاط الطين ، ومسدس الطين ، ومضخة التوصيل ، وما إلى ذلك. ويعتمد حجم فتحة الغربال على أداء الصخر الزيتي شاكر ، وهو مناسب لتدفق الطين وفصل طين الحفر مع متطلبات الطين المختلفة.
ميزات الهيكل الرئيسي
1. إنتاجية وأداء جيدين: تصل الطاقة الإنتاجية للنظام إلى 240m3 / h (1000gpm) ، والتي يمكن أن تلبي متطلبات معالجة الطين في المشاريع غير الخنادق واسعة النطاق.
2. جميع أجزاء الجهاز متصلة بسرعة ، وسهلة الفك وتوفير الوقت.
3. إن جهاز تجميع الغبار من مادة البولي يوريثين عالي المقاومة للتآكل هو نفس العلامة التجارية الدولية ، والتي يمكن استخدامها لأكثر من 3800 ساعة ، مع عمر خدمة طويل وإمكانية التبادل.
4. المصباح المضاد للانفجار يمكن أن يلبي متطلبات البناء الليلي ، وهو سهل التشغيل وآمن.
معلمات المنتج
| حسب الطلب | نعم |
| الاهلية | 50-240 ㎥ / ساعة (200-1000 جالون في الدقيقة) |
| مساحة الشاشة | 2.2-8.4 ㎡ |
| مرحلة الانفصال | 2 مرحلة / 3 مراحل |
| حجم الخزان | 5-30 ㎥ |
| إجمالي الطاقة | 25-184 كيلو واط |
| الوزن الكلي | 5.5-20 طن |
| أبعاد النقل البري (مم) | حسب الطلب |
| مادة الشاشة | البولي يوريثين |
| الإعصار (مم) | 250-900 |
| مادة المكره | كر 26 |
| طلب | حفر |
| تخصيص | يمكن تخصيصها وفقًا للمتطلبات |
| نموذج | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
| السعة (م 3 / ساعة) | 30 | 60 | 120 | 200 | |
| مضخة الطين | نموذج | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
| الطاقة (Kw) | 7.5 | 11 | 22 | 37 | |
| الضغط (ميجا باسكال) | 1.0 ~ 2.0 | ||||
| الصخر الزيتي شاكر | الطاقة (Kw) | 1.5 | 2 | 3 | 3 |
| قوة الاهتزاز (KN) | 30 | 40 | 60 | 60 | |
|
شاشة الحجم (مم) |
فوق | 1400 × 600 | 1700 × 700 | 1900 × 1000 | 2100 × 1200 |
| تحت | 1400 × 600 | 1700 × 700 | 1900 × 1000 | 2100 × 1200 | |
| نموذج مخروط | FN-100 | FN-150 | |||
| رقم المخروط | 3 | 6 | 12 | 8 | |
| حجم الفصل (ميكرومتر) | 10-30 | ||||
| إجمالي الطاقة (KW) | 9 | 13 | 25 | 40 | |
| حجم النظام الأقصى (مم) | 1650 × 1450 × 2150 | 2000 × 1600 × 2250 | 2170 × 2000 × 2400 | 2400 * 2300 * 2400 | |
| وزن النظام (كجم) | 1200 | 1900 | 2500 | 3500 | |
إجراءات عمل نظام إعادة تدوير الطين HDD
1. توجد حفرة حفر على كل جانب من جوانب فتحة الحفر ، وسوف يتم وضع مجموعة من مضخة الطين العمودية على قمة حفرة الطين لتغذية رجّ الصخر الزيتي.ستفصل شاشة شاكر الصخر الزيتي قصاصات الحفر والتفريغ ، وسيسقط جزء السوائل في مصيدة الرمل من خلال فتحة الغربال.
2. 1 أو 2 أو 3 مجموعات من الإعصار الحلزوني الذي يجلس بعد شاكر الصخر الزيتي ، مجموعة واحدة من مضخة الطرد المركزي سوف تغذي cyclong لفصل المرحلة الثانية ، وسيتم تفريغ المواد الصلبة الخارجة إلى شاشة شاكر أو صندوق التقطيع مباشرة والسوائل فوق التدفق من آلة التفكيك سوف تتدفق إلى مقصورة التخلص.
3. توجد كمية من الأعاصير الحلزونية بعد إزالة التصفية لفصل المواد الصلبة الدقيقة ، وسوف يتم تفريغ المواد الصلبة من جهاز إزالة التصفية إلى غربال الهزاز أو صندوق القطع ، وسوف تسقط السوائل من جهاز إزالة التصفية إلى حجرة مزيل التصفية.
4. توجد مضخة خلط على انزلاق الخزان لنقل طين الحفر وتغذية الطين في قادوس الطين لإعادة خلط الطين الجديد بمواد كيميائية جديدة.يمكن وضع قادوس الخلط أعلى الخزان أو انزلاق الخزان حسب طلب العميل.
مزايا
1. تصميم معياري ، حجم صغير ، تكوين وتركيب مرن وفقًا لمتطلبات العملاء.
2. تم تصميم الصفيحة الجانبية لخزان الطين لتكون مموجة وتحمل الحمولة ، وهي أكثر أمانًا ويمكنها تحمل المزيد من الأحمال.
3. التركيب والتفكيك بسيطان ومريحان لأفراد الحفر للتحرك بشكل متكرر.
4. يعتمد النظام على تحكم كهربائي مركزي ، وهو سهل التشغيل.
5. تم تصميم جميع المعدات لتكون مقاومة للتآكل ومقاومة للاهتراء مع عمر خدمة طويل.
6. إنها تتكيف مع ظروف عملية الحفر القاسية ولها وظائف مقاومة البرد ، مقاومة الحرارة ، مقاومة الانفجار ، مانعة للتسرب ، مقاومة للتآكل ومقاومة للمطر.
عرض الموافقة المسبقة عن علم
شركة Pangolin (الصين) لآلات البناء المحدودة هي شركة مصنعة للحفر مع معدات اختبار كاملة وقوة تقنية قوية.منتجاتنا لديها مجموعة واسعة وجودة عالية وسعر معقول والتسليم في الوقت المناسب ، والتي تستخدم على نطاق واسع في حقول النفط والحفر والحقول غير التنقيب وغيرها من الصناعات.منتجاتنا معترف بها على نطاق واسع وموثوق بها من قبل المستخدمين ، ويمكن أن تلبي الاحتياجات الاقتصادية والاجتماعية المتغيرة باستمرار.ل
نرحب بالعملاء القدامى والجدد من جميع مناحي الحياة للاتصال بنا لمعرفة العلاقات التجارية المستقبلية والنجاح المتبادل!
التعليمات:
1. كيف تطلب المنتجات؟
ج: يرجى إرسال الاستفسار مع وصف العنصر بالتفصيل أو مع رقم الطراز.
2. ماذا عن التعبئة المشتركة؟
ج: إذا لم يكن هناك طلب خاص للتعبئة ، فسنعتبرها بمثابة تعبئة عادية.أولاً في كرتون صغير ، ثم ضع الكرتون الأكبر معًا للتأكد من اكتمال البضائع.
3. هل يمكنني توقع منتجات ذات جودة؟
ج: نعم.تكنولوجيا إنتاج ناضجة تضمن الجودة ترضي الطلب الدولي.
4. كيفية التحقق من المنتج هو بالضبط ما تريد؟
ج: إذا أمكن ، يرجى إرفاق صورة مرجعية واحدة لتجنب أي سوء فهم أو أي روابط من موقعنا على الإنترنت من أجل فهم أفضل.
5. كيفية التحكم في الجودة؟
ج: لدينا فريق مراقبة الجودة الخاص بنا ، سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
6. وقت التسليم السريع:
ج: عادة ما يستغرق الإنتاج 25 يومًا. فقط 3 أو 5 أيام إذا كان لدينا مخزون من حجم طلبك.
7. سعر تنافسي:
ج: يمكن لمصنعنا تزويدك بأقل سعر بسبب البيع المباشر للعملاء بدون موزع!
